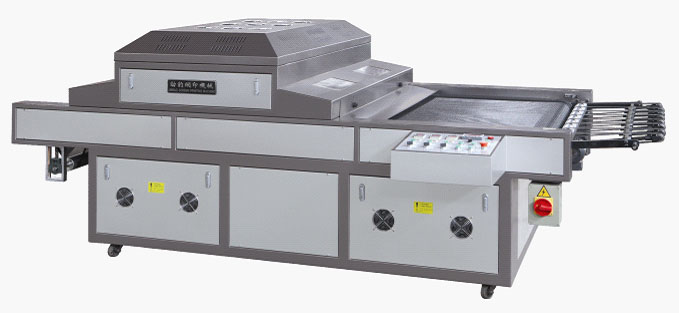

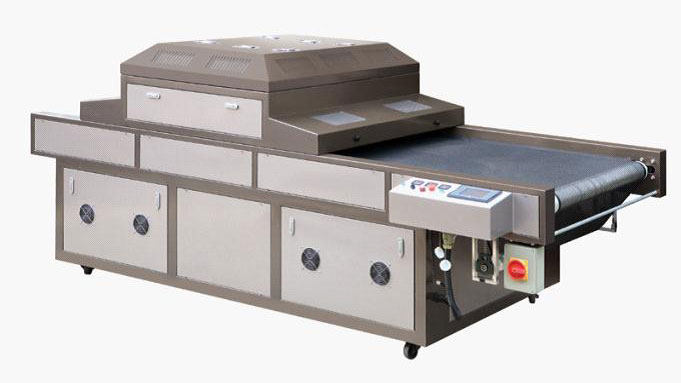

Machine à séchage UV JB-800UV/1050UV

Paramètres techniques

	JB-800UV	JB-1050UV
Utilisée avec une machine d'impression automatique*	JB-720/780/720A/800A	JB-1020A/1050
Vitesse de convoi	60m/min	60m/min
Puissance de lampe UV	8 KWx3 tubesx3 gammes	8 KWx3 tubesx3 gammes
Largeur de séchage efficace	850 mm	1100 mm
Puissance du moteur de convoyage	200 W	200 W
Puissance du ventilateur d'échappement	0.55 KWx3	0.55 KWx3
Puissance du moteur d'absorption	1.5 KWx2	1.5 KWx2
Poids (approx.)	1100 kg	1200 kg
Dimension	3.2x1.45x1.2 m	3.2x1.7x1.2 m

Notre machine à séchage UV JB-800UV ou 1050UV, est utilisée en tant qu'équipement de soutien, spécialement conçue pour une presse à sérigraphie à cylindre d'arrêt. Elle est également adaptée aux machines d'impression d'offset et aux machines d'impression UV. Elle est grandement utilisée dans l'impression sérigraphique, l'impression normale, le séchage, l'électro plaquage, l'impression de circuits imprimés et autres, ainsi que le séchage à UV et le séchage par déshumidification, etc.

Notre machine à séchage UV est dotée de trois groupes indépendants de sources lumineuses. La puissance de ces sources lumineuses peut fonctionner à la moitié de la puissance, au 3/4 ou à pleine puissance, pouvant être clairement montré sur le panneau d'affichage numérique tactile.

Equipée de trois unités de refroidissement, la machine peut fonctionner sans ne gâcher trop d'énergie et ne trop chauffer. La cavité chaude de notre machine à séchage UV est dotée d'un contrôleur de température multipoint pouvant forcer la machine à s'arrêter et la cavité à s'élever pour le refroidissement.

Son convoyeur à bande est fait d'une bande de maille en téflon (TEFION) importée, résistante à l'usure et aux hautes températures et dotée d'un système de correction automatique et d'un système d'absorption, pour transmettre efficacement le papier. De plus, la bande est dotée d'un contrôle à vitesse variable et sa vitesse maximum peut atteindre 60m/min.
La machine complète est contrôlée par PLC et est très facile à maintenir.

Données du test de température
Modèles : JB-800UV Unité : ℃
Environnement de test :
Température interne : 29℃
Vitesse de fonctionnement à charge permanente : 30m/min, ventilateur de refroidissement et d'absorption fonctionnant

points	1	2	3	4	Température	T2	T3	T4	T5
1	30	29	29	29
2	31	31	31	31
3	35-37	36-39	30-33	30-32	80-88	38-42	31-35	30-34	30-32
4	38-41	40-44	32-35	31-34	95-105	47-50	38-42	36-40	32-36
5	39-42	41-45	34-38	35-39	115-125	69-74	58-62	63-68	48-53
6	60-64	68-73	56-60	62-67	145-155	78-83	63-68	70-75	60-65

Remarques :
1. La lumière est éteinte.
2. La 1ère lampe fonctionne via la 1ère gamme de puissance durant 20 minutes.
3. La 1ère lampe fonctionne durant 20 minutes en gamme de puissance 1, puis 15 minutes en gamme de puissance 2.
4. La 1ère lampe fonctionne durant 20 minutes en gamme de puissance 1, 15 minutes en gamme de puissance 2, puis encore 15 minutes en gamme de puissance 3.
5. La 1ère lampe est allumée comme ci-dessus, 30 minutes sont ajoutées (20+15+15+30), la 2nde est allumée en gamme 3 durant 30 minutes.
6. Les 3 lampes fonctionnent en gamme 3 durant 30 minutes supplémentaires. 20+15+15+30+30 au total.

Les points de 1 à 4 sont des contrôleurs de température fixes dans la cavité opératoire de la machine. Ils sont situés au milieu entre chaque paire de lampe et à 15mm dessous la bande.
T1 : Le point est juste en dessous de la lampe 1
T2 : Est situé au milieu entre la lampe 1 et 2, à 5 mm de la bande.
T3 : Est situé à 15cm à l'intérieur de l'ouverture d'alimentation du boîtier de lampe.
T4 : Est situé à 10cm à l'intérieur de l'ouverture de décharge du boîtier de lampe.
T5 : Lorsque la vitesse d'alimentation est de 18m/min, nous avons testé la température de surface de la carte plaquée or dans les 3 secondes.
